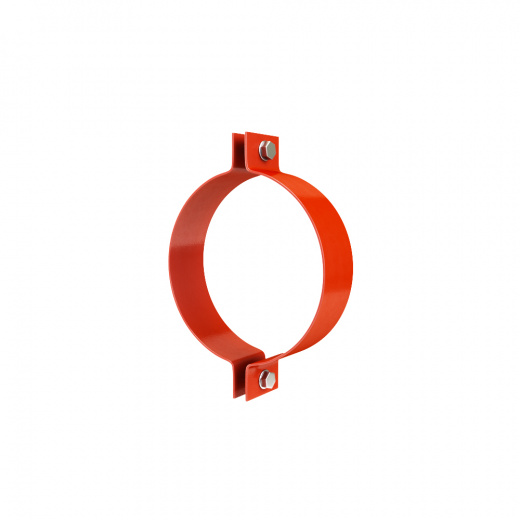

Хомут для горизонтальных трубопроводов ОСТ 34-10-735-93
| Обозначение | Dн | Масса, кг |
|---|---|---|
| Хомут 57У-01 ОСТ 34-10-735 | o57 | 0,40 |
| Хомут 57К-02 ОСТ 34-10-735 | o57 | 0,40 |
| Хомут 76У-03 ОСТ 34-10-735 | o76 | 0,50 |
| Хомут 76К-04 ОСТ 34-10-735 | o76 | 0,50 |
| Хомут 89У-05 ОСТ 34-10-735 | o89 | 0,52 |
| Хомут 89К-06 ОСТ 34-10-735 | o89 | 0,52 |
| Хомут 108У-07 ОСТ 34-10-735 | o108 | 0,74 |
| Хомут 108К-08 ОСТ 34-10-735 | o108 | 0,74 |
| Хомут 133У-09 ОСТ 34-10-735 | o133 | 0,82 |
| Хомут 133К-10 ОСТ 34-10-735 | o133 | 0,82 |
| Хомут 159У-11 ОСТ 34-10-735 | o159 | 2,10 |
| Хомут 159К-12 ОСТ 34-10-735 | o159 | 2,10 |
| Хомут 219У-13 ОСТ 34-10-735 | o219 | 2,66 |
| Хомут 219К-14 ОСТ 34-10-735 | o219 | 2,66 |
| Хомут 273У-15 ОСТ 34-10-735 | o273 | 6,50 |
| Хомут 273К-16 ОСТ 34-10-735 | o273 | 6,50 |
| Хомут 325У-17 ОСТ 34-10-735 | o325 | 7,90 |
| Хомут 325К-18 ОСТ 34-10-735 | o325 | 7,90 |
| Хомут 377У-19 ОСТ 34-10-735 | o377 | 13,00 |
| Хомут 377К-20 ОСТ 34-10-735 | o377 | 13,00 |
| Хомут 426У-21 ОСТ 34-10-735 | o426 | 13,80 |
| Хомут 426К-22 ОСТ 34-10-735 | o426 | 13,80 |
| Хомут 530У-23 ОСТ 34-10-735 | o530 | 16,50 |
| Хомут 530К-24 ОСТ 34-10-735 | o530 | 16,50 |
Размеры изделий
| Обозначение хомутов для горизонтальных трубопроводов из стали | Допускаемая нагрузка, кН (кгс) | Дн | А | L | В | b | d | Масса, кг (без учета поз. 4) | |
|---|---|---|---|---|---|---|---|---|---|
| углерод. | корроз. | ||||||||
| 01 | 02 | 0,9 (90) | o57 | 104,0 | 140,0 | 30,0 | 8,0 | 12,0 | 0,40 |
| 03 | 04 | 1,5 (150) | o76 | 124,0 | 160,0 | 30,0 | 8,0 | 12,0 | 0,50 |
| 05 | 06 | 2 (200) | o89 | 140,0 | 180,0 | 30,0 | 8,0 | 12,0 | 0,52 |
| 07 | 08 | 2,9 (300) | o108 | 160,0 | 200,0 | 40,0 | 8,0 | 12,0 | 0,74 |
| 09 | 10 | 3,8 (390) | o133 | 180,0 | 220,0 | 40,0 | 8,0 | 12,0 | 0,82 |
| 11 | 12 | 5,4 (550) | o159 | 240,0 | 300,0 | 60,0 | 12,0 | 16,0 | 2,10 |
| 13 | 14 | 11,7 (1200) | o219 | 300,0 | 360,0 | 60,0 | 12,0 | 16,0 | 2,66 |
| 15 | 16 | 18,1 (1850) | o273 | 360,0 | 430,0 | 90,0 | 16,0 | 20,0 | 6,50 |
| 17 | 18 | 23,5 (2400) | o325 | 420,0 | 490,0 | 90,0 | 16,0 | 20,0 | 7,90 |
| 19 | 20 | 28,4 (2900) | o377 | 480,0 | 550,0 | 100,0 | 20,0 | 24,0 | 13,00 |
| 21 | 22 | 33,3 (3400) | o426 | 530,0 | 600,0 | 100,0 | 20,0 | 24,0 | 13,80 |
| 23 | 24 | 33,3 (3400) | o530 | 640,0 | 710,0 | 100,0 | 20,0 | 24,0 | 16,50 |
