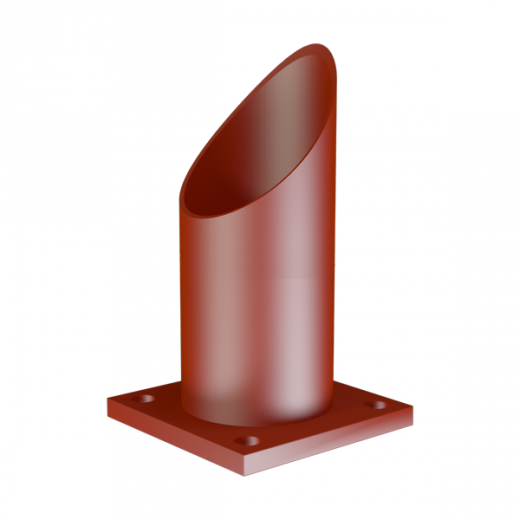

Опора трубчатая крутоизогнутых отводов ОСТ 34-10-622-93
| Обозначение | Исполнение опор | Для отводов Dн | Масса, кг |
|---|---|---|---|
| Опора 57-01 ОСТ 34-10-622 | 01 | o57 | 0,80 |
| Опора 76-02 ОСТ 34-10-622 | 02 | o76 | 0,90 |
| Опора 89-03 ОСТ 34-10-622 | 03 | o89 | 1,00 |
| Опора 108-04 ОСТ 34-10-622 | 04 | o108 | 1,40 |
| Опора 133-05 ОСТ 34-10-622 | 05 | o133 | 1,70 |
| Опора 159-06 ОСТ 34-10-622 | 06 | o159 | 3,40 |
| Опора 219-07 ОСТ 34-10-622 | 07 | o219 | 6,00 |
| Опора 219-08 ОСТ 34-10-622 | 08 | o219 | 7,00 |
| Опора 273-09 ОСТ 34-10-622 | 09 | o273 | 6,20 |
| Опора 273-10 ОСТ 34-10-622 | 10 | o273 | 7,20 |
| Опора 325-11 ОСТ 34-10-622 | 11 | o325 | 14,90 |
| Опора 325-12 ОСТ 34-10-622 | 12 | o325 | 16,70 |
| Опора 377-13 ОСТ 34-10-622 | 13 | o377 | 20,60 |
| Опора 377-14 ОСТ 34-10-622 | 14 | o377 | 22,90 |
| Опора 426-15 ОСТ 34-10-622 | 15 | o426 | 32,70 |
| Опора 426-16 ОСТ 34-10-622 | 16 | o426 | 36,40 |
| Опора 530-17 ОСТ 34-10-622 | 17 | o530 | 39,00 |
| Опора 530-18 ОСТ 34-10-622 | 18 | o530 | 43,60 |
Размеры изделий
| Исполнения опор | Для отводов Dн | Допускаемые нагрузки, кН (кгс) | R | dH | H | H? | B | K | K? | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| вертикальная | осевая Рх при | |||||||||||
| Рz=Рх | Pz=0,5 Рх | |||||||||||
| 1 | o57 | 1 (100) | 2 (200) | 2,5 (250) | 75,0 | 57,0 | 128,0 | 178,0 | 70,0 | 4?? | 4 | 0,80 |
| 2 | o76 | 1,5 (150) | 2 (200) | 2,5 (250) | 105,0 | 57,0 | 138,0 | 183,0 | 70,0 | 4?? | 4 | 0,90 |
| 3 | o89 | 2 (200) | 2 (200) | 2,5 (250) | 120,0 | 57,0 | 144,0 | 188,0 | 70,0 | 4?? | 4 | 1,00 |
| 4 | o108 | 3 (300) | 3 (300) | 4 (400) | 150,0 | 76,0 | 154,0 | 188,0 | 100,0 | 4?? | 4 | 1,40 |
| 5 | o133 | 4 (400) | 4 (400) | 4,8 (480) | 190,0 | 89,0 | 167,0 | 246,0 | 100,0 | 4?? | 4 | 1,70 |
| 6 | o159 | 5 (500) | 7 (700) | 9,5 (950) | 225,0 | 133,0 | 180,0 | 315,0 | 140,0 | 4?? | 4 | 3,40 |
| 7 | o219 | 11 (1100) | 11,5 (1150) | 15 (1500) | 300,0 | 159,0 | 210,0 | 345,0 | 170,0 | 6?? | 5 | 6,00 |
| 8 | o219 | 11 (1100) | 9,5 (950) | 12 (1200) | 300,0 | 159,0 | 260,0 | 395,0 | 170,0 | 6?? | 5 | 7,00 |
| 9 | o273 | 19 (1900) | 10 (1000) | 13,5 (1350) | 375,0 | 159,0 | 236,0 | 365,0 | 170,0 | 6?? | 5 | 6,20 |
| 10 | o273 | 19 (1900) | 8,5 (850) | 11 (1100) | 375,0 | 159,0 | 286,0 | 415,0 | 170,0 | 6?? | 5 | 7,20 |
| 11 | o325 | 25 (2500) | 24 (2400) | 31 (3100) | 450,0 | 219,0 | 262,0 | 447,0 | 250,0 | 6?? | 6 | 14,90 |
| 12 | o325 | 25 (2500) | 20 (2000) | 26 (2600) | 450,0 | 219,0 | 312,0 | 497,0 | 250,0 | 6?? | 6 | 16,70 |
| 13 | o377 | 30 (3000) | 32 (3200) | 42 (4200) | 525,0 | 273,0 | 288,0 | 530,0 | 300,0 | 8?? | 6 | 20,60 |
| 14 | o377 | 30 (3000) | 28 (2800) | 36 (3600) | 525,0 | 273,0 | 338,0 | 580,0 | 300,0 | 8?? | 6 | 22,90 |
| 15 | o426 | 36 (3600) | 40 (4000) | 55 (5500) | 600,0 | 325,0 | 313,0 | 605,0 | 350,0 | 8?? | 6 | 32,70 |
| 16 | o426 | 36 (3600) | 34 (3400) | 48 (4800) | 600,0 | 325,0 | 363,0 | 655,0 | 350,0 | 8?? | 6 | 36,40 |
| 17 | o530 | 45 (4500) | 78 (7800) | 103 (10300) | 500,0 | 377,0 | 365,0 | 512,0 | 400,0 | 8?? | 9 | 39,00 |
| 18 | o530 | 45 (4500) | 68 (6800) | 91 (9100) | 500,0 | 377,0 | 415,0 | 562,0 | 400,0 | 8?? | 9 | 43,60 |
