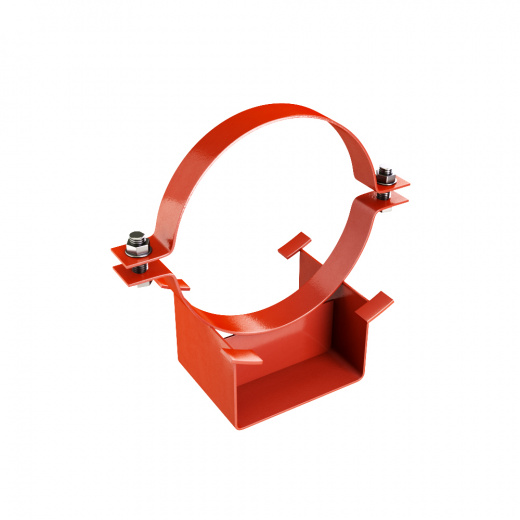

Опоры корпусные хомутовые - тип КХ исп. А11, А21, АС11, АС21. ОСТ 36-146-88
| Обозначение | Исполнение | Наружный диаметр трубопровода Дн | Масса, кг |
|---|---|---|---|
| Опора 57-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 57 | 2,1 |
| Опора 57-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 57 | 2,5 |
| Опора 76-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 76 | 2,2 |
| Опора 76-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 76 | 2,7 |
| Опора 89-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 89 | 2,2 |
| Опора 89-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 89 | 2,8 |
| Опора 108-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 108 | 5,4 |
| Опора 108-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 108 | 6,0 |
| Опора 133-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 133 | 6,3 |
| Опора 133-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 133 | 6,8 |
| Опора 159-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 159 | 6,9 |
| Опора 159-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 159 | 7,4 |
| Опора 219-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 219 | 13,4 |
| Опора 219-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 219 | 14,1 |
| Опора 273-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 273 | 15,1 |
| Опора 273-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 273 | 15,7 |
| Опора 325-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 325 | 17,4 |
| Опора 325-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 325 | 18,3 |
| Опора 377-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 377 | 19,1 |
| Опора 377-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 377 | 20,0 |
| Опора 426-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 426 | 22,1 |
| Опора 426-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 426 | 23,6 |
| Опора 530-КХ-А11-ОСТ 36-146-88 | А11, АС11 | 530 | 36,5 |
| Опора 530-КХ-А21-ОСТ 36-146-88 | А21, АС21 | 530 | 38,2 |
| Опора 630-КП-А11-ОСТ 36-146-88 | А11, АС11 | 630 | 41,0 |
| Опора 630-КП-А21-ОСТ 36-146-88 | А21, АС21 | 630 | 42,7 |
Размеры изделий
| Наружный диаметр трубопровода Дн | Исполнение | h | В | В1 | Размеры болта d*l | Масса, кг, не более |
|---|---|---|---|---|---|---|
| 57,0 | А11 | 102,0 | 50,0 | 142,0 | М12*40 | 2,10 |
| 57,0 | А21 | 152,0 | 50,0 | 142,0 | М12*40 | 2,50 |
| 76,0 | А11 | 101,0 | 50,0 | 160,0 | М12*40 | 2,20 |
| 76,0 | А21 | 151,0 | 50,0 | 160,0 | М12*40 | 2,70 |
| 89,0 | А11 | 100,0 | 50,0 | 179,0 | М12*40 | 2,20 |
| 89,0 | А21 | 150,0 | 50,0 | 179,0 | М12*40 | 2,80 |
| 108,0 | А11 | 103,0 | 80,0 | 200,0 | М16*50 | 5,40 |
| 108,0 | А21 | 153,0 | 80,0 | 200,0 | М16*50 | 6,00 |
| 133,0 | А11 | 101,0 | 80,0 | 250,0 | М16*50 | 6,30 |
| 133,0 | А21 | 151,0 | 80,0 | 250,0 | М16*50 | 6,80 |
| 159,0 | А11 | 101,0 | 80,0 | 275,0 | М16*50 | 6,90 |
| 159,0 | А21 | 151,0 | 80,0 | 275,0 | М16*50 | 7,40 |
| 219,0 | А11 | 109,0 | 200,0 | 365,0 | М20*60 | 13,40 |
| 219,0 | А21 | 159,0 | 200,0 | 365,0 | М20*60 | 14,10 |
| 273,0 | А11 | 103,0 | 200,0 | 420,0 | М20*60 | 15,10 |
| 273,0 | А21 | 153,0 | 200,0 | 420,0 | М20*60 | 15,70 |
| 325,0 | А11 | 102,0 | 200,0 | 470,0 | М20*60 | 17,40 |
| 325,0 | А21 | 152,0 | 200,0 | 470,0 | М20*60 | 18,30 |
| 377,0 | А11 | 101,0 | 200,0 | 525,0 | М20*60 | 19,10 |
| 377,0 | А21 | 151,0 | 200,0 | 525,0 | М20*60 | 20,00 |
| 426,0 | А11 | 101,0 | 200,0 | 575,0 | М20*60 | 22,10 |
| 426,0 | А21 | 151,0 | 200,0 | 575,0 | М20*60 | 23,60 |
| 530,0 | А11 | 103,0 | 300,0 | 705,0 | М24*80 | 36,50 |
| 530,0 | А21 | 153,0 | 300,0 | 705,0 | М24*80 | 38,20 |
| 630,0 | А11 | 102,0 | 300,0 | 805,0 | М24*80 | 41,00 |
| 630,0 | А21 | 152,0 | 300,0 | 805,0 | М24*80 | 42,70 |
