Опоры трубопроводов серия 5.903-13: надёжность и универсальность в эксплуатации
Опоры трубопроводов серии 5.903-13 - это высококачественные конструктивные элементы, предназначенные для надёжного крепления и поддержки трубопроводов. Они обеспечивают стабильность системы, компенсируют нагрузки и защищают трубы от деформаций. Изделия соответствуют отраслевым стандартам и подходят для широкого спектра инженерных задач.
Виды опор
Опоры серии 5.903-13 делятся на два основных типа:
-
Подвижные опоры. Позволяют трубопроводу перемещаться вдоль оси, компенсируя температурные расширения и сжатия. Опора подвижная для трубопроводов серия 5.903-13 особенно актуальна в системах с переменными температурными режимами, где важно избежать напряжений в материале труб.
-

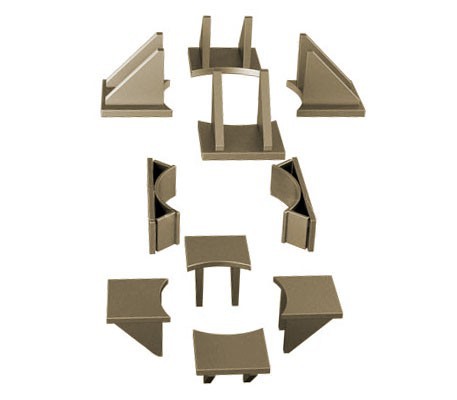

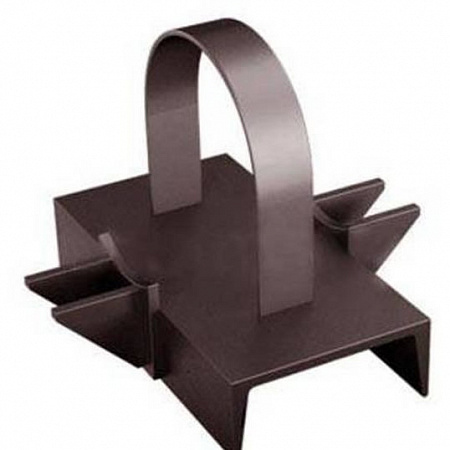

Неподвижные опоры. Фиксируют трубопровод в строго заданном положении, предотвращая любые смещения. Серия 5.903-13 опоры трубопроводов неподвижные используется в местах с повышенными нагрузками - например, на магистральных тепловых сетях, где требуется жёсткая фиксация.
По конструкции и назначению
В рамках серии 5.903-13 представлены различные конструктивные решения, каждое из которых адаптировано под конкретные задачи:
-

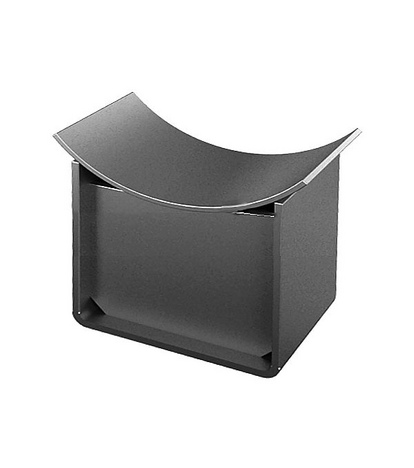

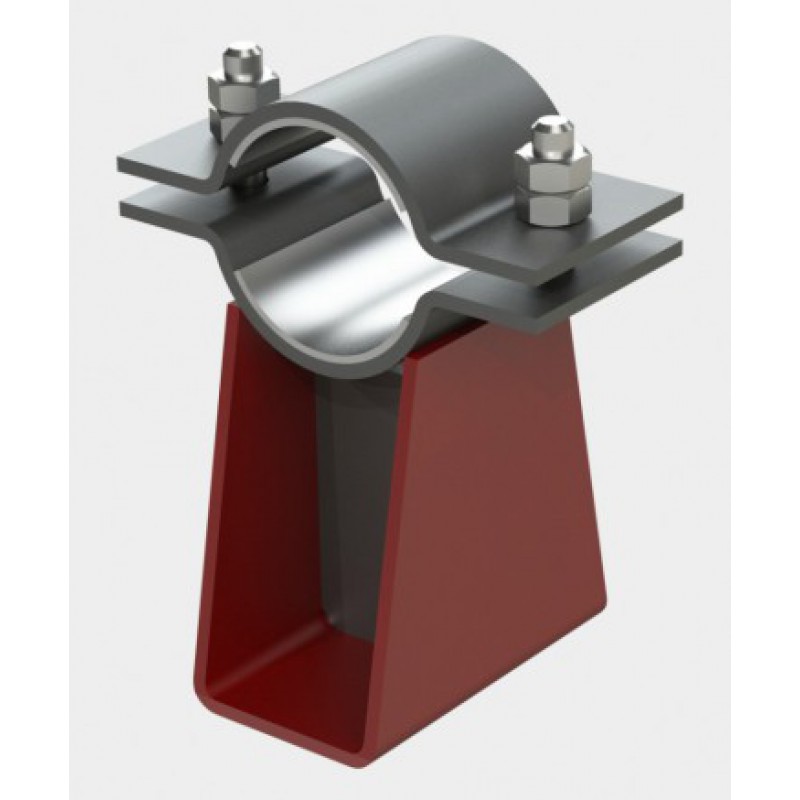

Скользящие опоры. Опоры скользящие для трубопроводов серия 5.903-13 обеспечивают продольное перемещение трубы при сохранении её положения относительно несущей конструкции. Они снижают трение и предотвращают износ трубопровода. Подходят для участков с умеренными температурными колебаниями.
-

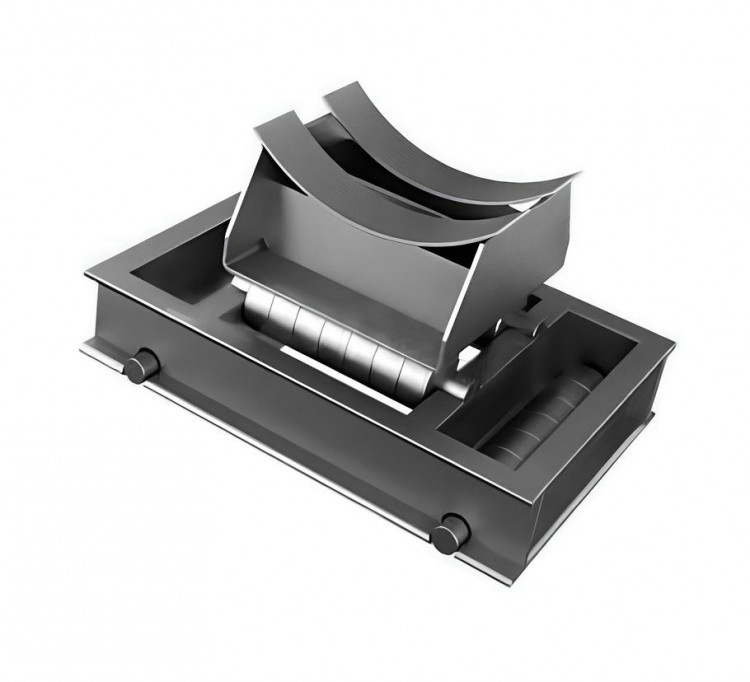

Катковые опоры. Оснащены роликами, которые позволяют трубе перемещаться не только вдоль оси, но и в поперечном направлении. Идеальны для длинных магистралей, где возможны значительные горизонтальные смещения (до 200–400 мм).
-

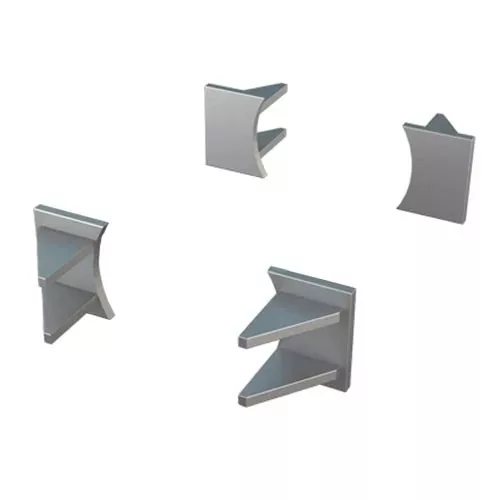

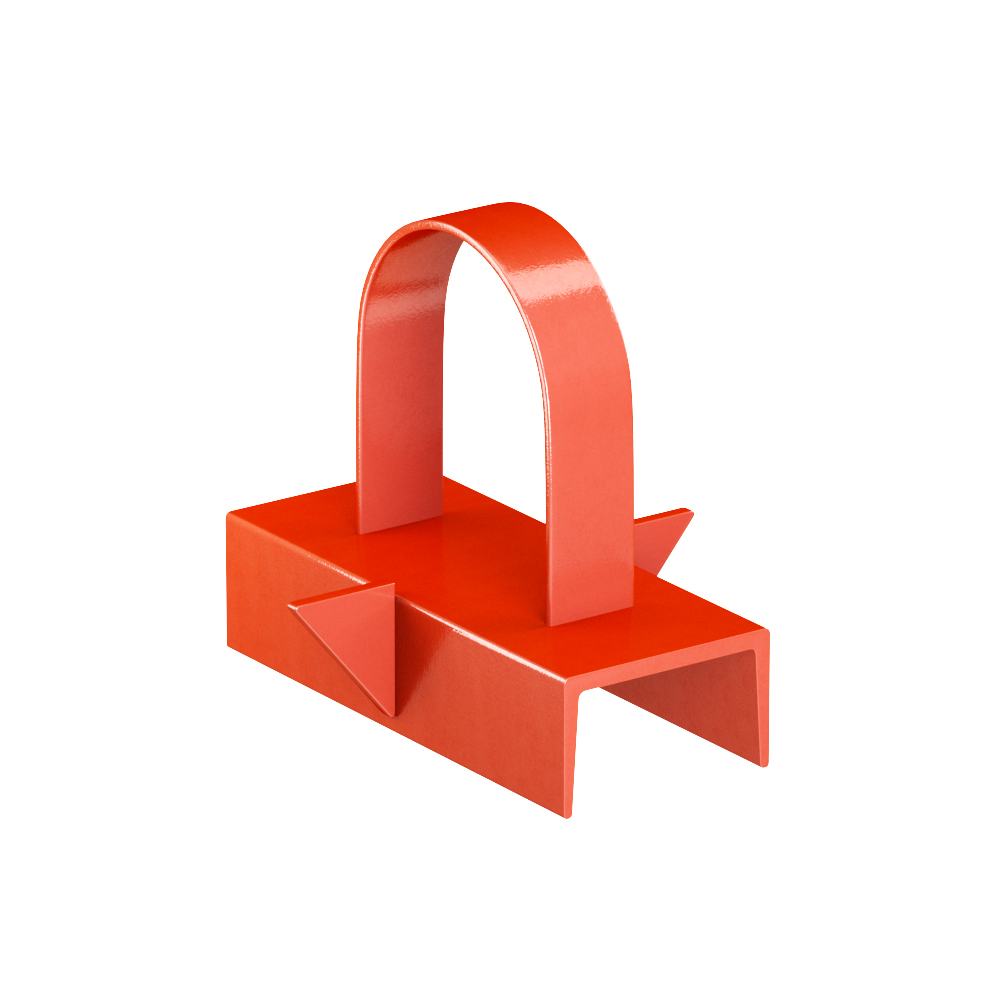

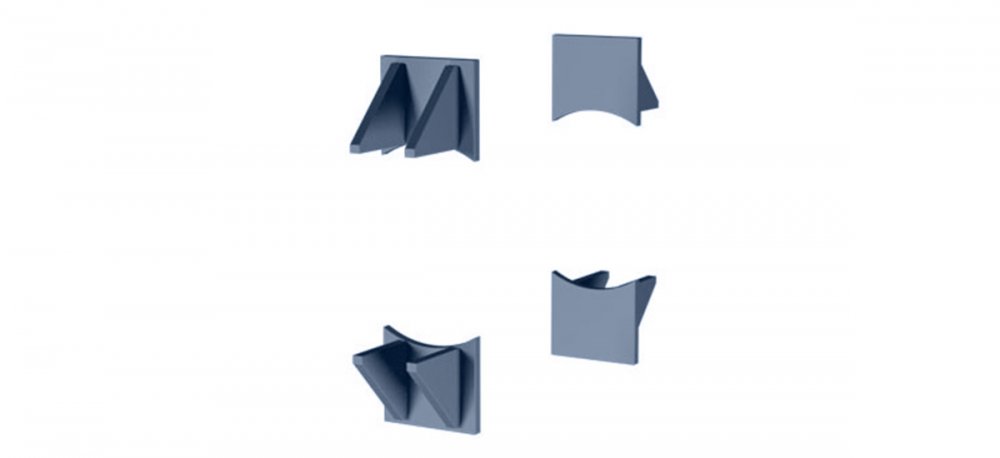

Упорные опоры. Воспринимают осевые нагрузки, возникающие из‑за давления среды или температурных деформаций. Бывают двух- и четырёхупорными: последние используются при повышенных нагрузках для снижения напряжений в стенках трубы.
-

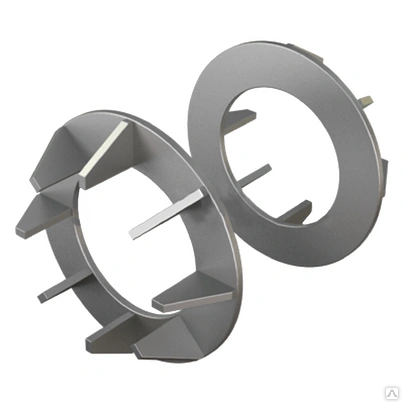

Щитовые опоры. Применяются для распределения нагрузок на несущие конструкции. Могут быть усилены кольцом для повышения жёсткости. Подходят для вертикальных и горизонтальных трубопроводов с высокими статическими нагрузками.
-

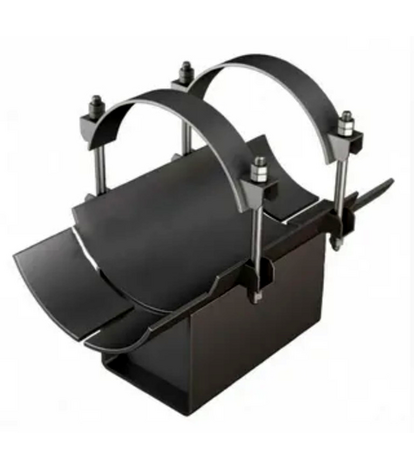

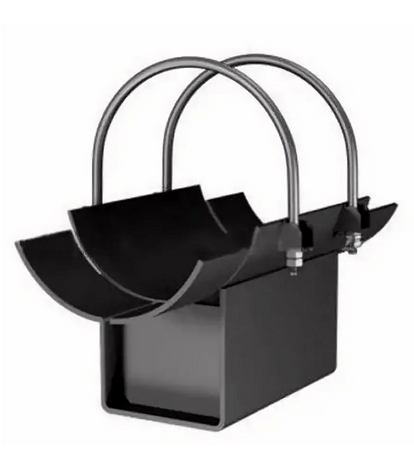

Скобообразные опоры с бугелями или хомутом. Обеспечивают жёсткую фиксацию трубы за счёт скобы и крепёжных элементов (бугелей или хомутов). Используются в системах, где критична устойчивость к вибрациям и динамическим нагрузкам.
Характеристики
Ключевые параметры опор серии 5.903-13:
-
Диаметр трубопровода. Охватывают диапазон от 25 до 1420 мм, что позволяет применять их как в малых распределительных сетях, так и в крупных магистралях.
-

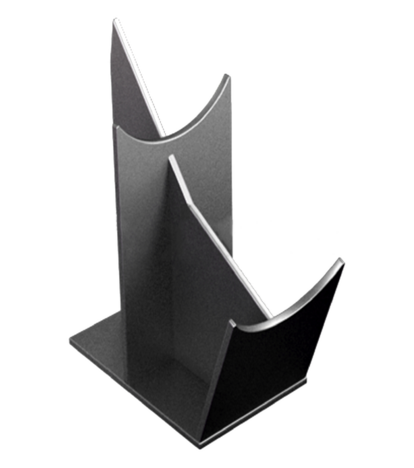

Параметры среды. Рассчитаны на работу с рабочей средой под давлением до 40 МПа и температурой до 425∘ C. Для сварных отводов тепловых сетей (диаметр 108–1420 мм) максимальная температура составляет 115∘ C.
-
Материалы. Изготавливаются из углеродистых (Ст3сп, ВСт3кп) и низколегированных сталей (09Г2С, 10Г2, 17ГС). Выбор марки зависит от климатических условий:
-
Ст3сп - для регионов с температурой до −20∘ C;
-
09Г2С - для районов с морозами до −60∘ C.
-
-
Защита от коррозии. Поверхность покрывается двойным слоем краски БТ-177 по грунту (ГОСТ 5631). Для деталей, не подлежащих окраске, применяется смазка ПВХ (ГОСТ 19537). При защите от электрокоррозии используются паронитовые прокладки с оцинкованным кожухом.
Особенности применения
Опоры трубопроводов серия 5.903-13 рекомендованы для:
-
тепловых сетей с высокими температурными и механическими нагрузками;
-
магистральных трубопроводов, транспортирующих жидкости и газы под давлением;
-
систем, требующих компенсации температурных расширений (подвижные опоры);
-
участков с необходимостью жёсткой фиксации (неподвижные опоры).
Важные нюансы монтажа:
-
Расстояние между опорами зависит от диаметра трубы:
-
до 40 мм - 2–3 метра;
-
50–100 мм - около 5 метров;
-
свыше 100 мм - 8–10 метров.
-
-
Крепление осуществляется сваркой (электродуговой, полуавтоматической) или с помощью хомутов.
-

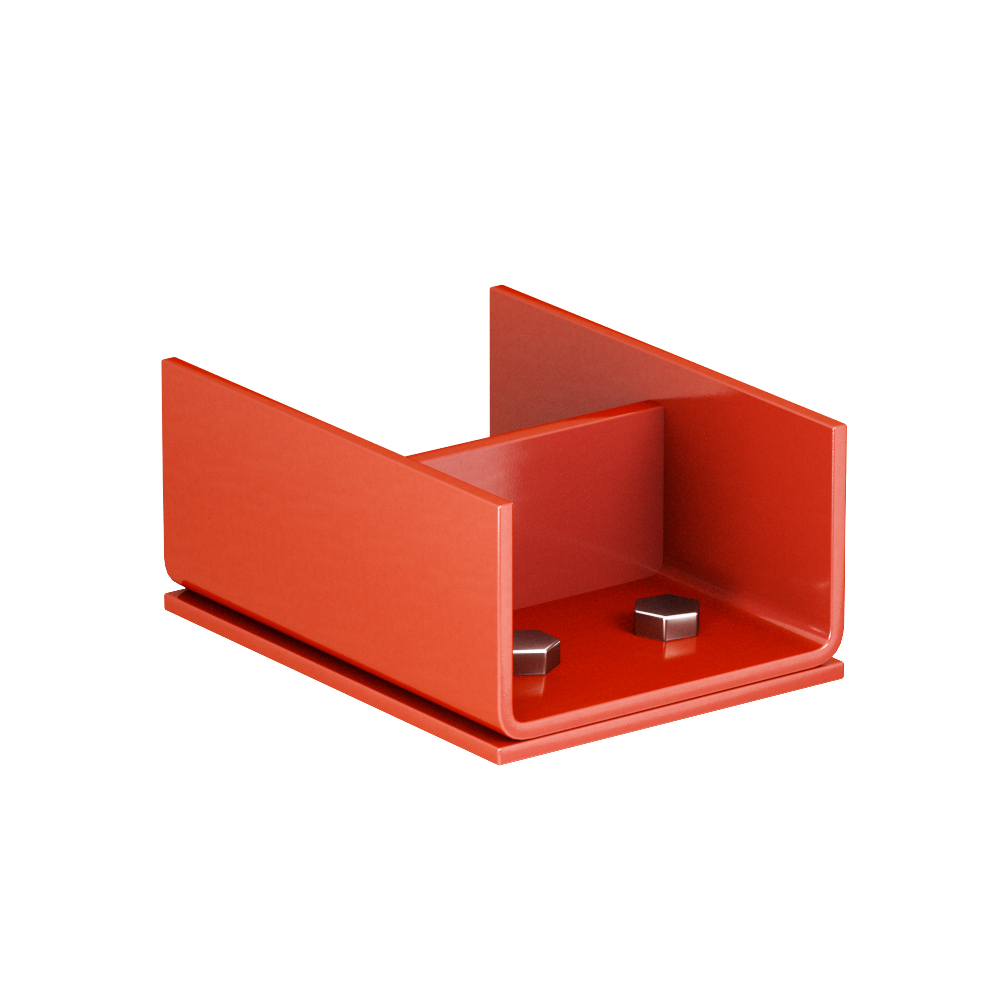

Для защиты от блуждающих токов применяются диэлектрические прокладки.
Ограничения:
-
Не подходят для сред с температурой выше 425∘ C и давлением более 40 МПа.
-
Требуют учёта климатических условий при выборе марки стали и типа антикоррозийного покрытия.
Опоры серии 5.903-13 сочетают долговечность, простоту монтажа и адаптивность к сложным условиям эксплуатации. Их применение гарантирует стабильность работы трубопровода на протяжении всего срока службы.
Где в Новосибирске заказать опоры трубопроводов серии 5.903-13?
В нашей компании можно заказать производство опор трубопровода серии 5.903-13, на заказ по ГОСТ, чертежам, ТУ, эскизам и т.д.
Так же производим серийно.
Сколько стоит изготовление опор трубопровода серии 5.903-13 в Новосибирске?
Стоимость изготовления опор трубопровода серии 5.903-13, зависит от марки стали, диаметра, размера, веса и партии
