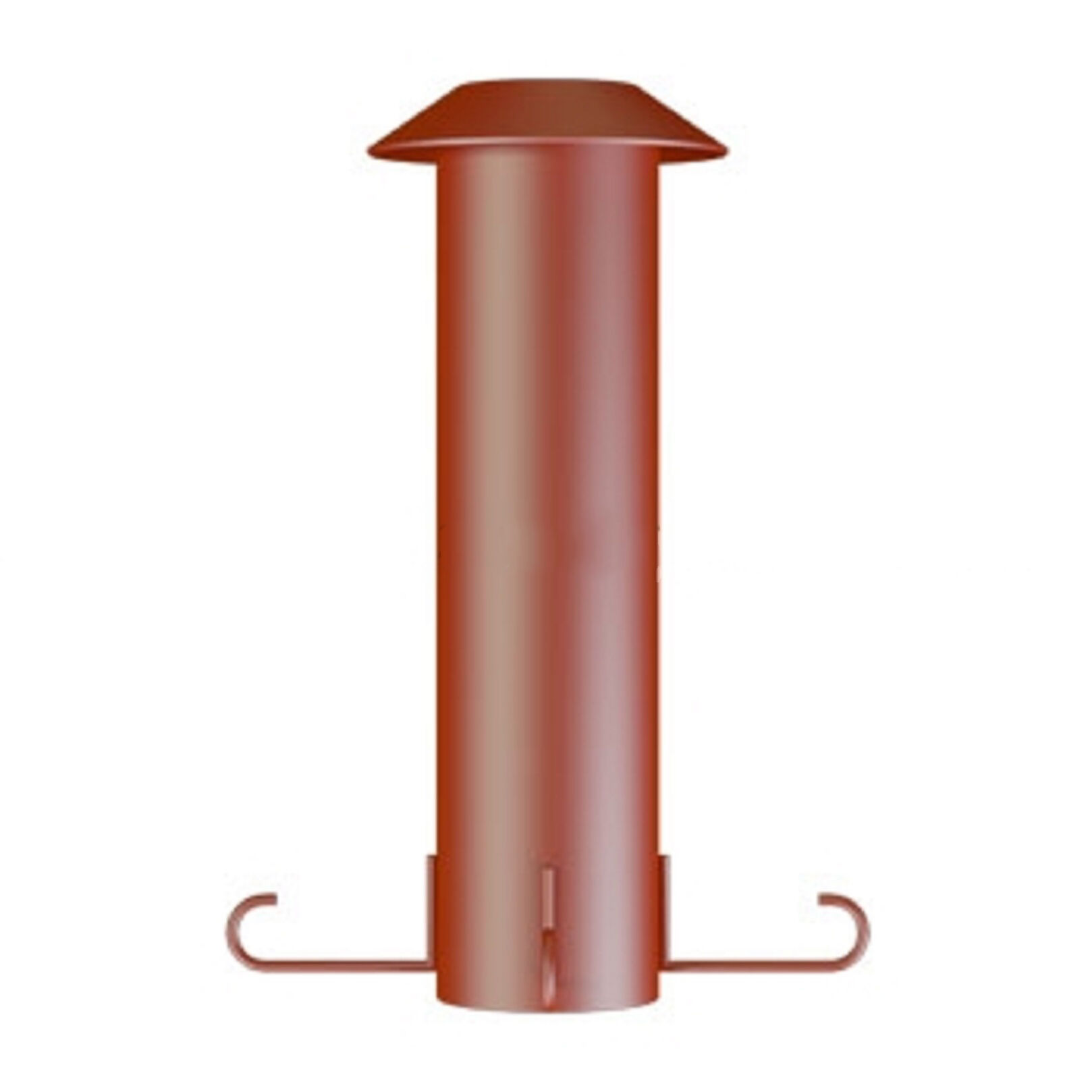

Втулка с колпаком для прохода через крышу ОСТ 34-10-614-93
| Обозначение | Исполнения втулки | Для трубопровода Dн | D | Масса, кг |
|---|---|---|---|---|
| Втулка 76-01 ОСТ 34-10-614 | 01 | o57 | o76 | 5,10 |
| Втулка 89-02 ОСТ 34-10-614 | 02 | o76 | o89 | 5,70 |
| Втулка 108-03 ОСТ 34-10-614 | 03 | o89 | o108 | 7,40 |
| Втулка 133-04 ОСТ 34-10-614 | 04 | o108 | o133 | 8,80 |
| Втулка 159-05 ОСТ 34-10-614 | 05 | o133 | o159 | 14,00 |
| Втулка 219-06 ОСТ 34-10-614 | 06 | o159 | o219 | 23,80 |
| Втулка 273-07 ОСТ 34-10-614 | 07 | o219 | o273 | 30,40 |
| Втулка 325-08 ОСТ 34-10-614 | 08 | o273 | o325 | 35,00 |
| Втулка 377-09 ОСТ 34-10-614 | 09 | o325 | o377 | 61,40 |
| Втулка 426-10 ОСТ 34-10-614 | 10 | o377 | o426 | 54,40 |
| Втулка 478-11 ОСТ 34-10-614 | 11 | o426 | o478 | 87,30 |
| Втулка 530-12 ОСТ 34-10-614 | 12 | o478 | o530 | 83,20 |
| Втулка 630-13 ОСТ 34-10-614 | 13 | o530 | o630 | 98,10 |
| Втулка 720-14 ОСТ 34-10-614 | 14 | o630 | o720 | 112,70 |
| Втулка 820-15 ОСТ 34-10-614 | 15 | o720 | o820 | 128,30 |
| Втулка 920-16 ОСТ 34-10-614 | 16 | o820 | o920 | 159,30 |
| Втулка 1020-17 ОСТ 34-10-614 | 17 | o920 | o1020 | 194,70 |
| Втулка 1220-18 ОСТ 34-10-614 | 18 | o1020 | o1220 | 263,60 |
| Втулка 1420-19 ОСТ 34-10-614 | 19 | o1220 | o1420 | 385,00 |
| Втулка 1620-20 ОСТ 34-10-614 | 20 | o1420 | o1620 | 439,00 |
Размеры изделий
| Исполнения втулки | Для трубопровода Dн | D | D1 | B | Масса, кг |
|---|---|---|---|---|---|
| 01 | 57,0 | 76,0 | 218,0 | 380,0 | 5,10 |
| 02 | 76,0 | 89,0 | 218,0 | 390,0 | 5,70 |
| 03 | 89,0 | 108,0 | 218,0 | 410,0 | 7,40 |
| 04 | 108,0 | 133,0 | 218,0 | 435,0 | 8,80 |
| 05 | 133,0 | 159,0 | 295,0 | 460,0 | 14,00 |
| 06 | 159,0 | 219,0 | 295,0 | 520,0 | 23,80 |
| 07 | 219,0 | 273,0 | 380,0 | 575,0 | 30,40 |
| 08 | 273,0 | 325,0 | 380,0 | 625,0 | 35,00 |
| 09 | 325,0 | 377,0 | 505,0 | 680,0 | 61,40 |
| 10 | 377,0 | 426,0 | 505,0 | 790,0 | 54,40 |
| 11 | 426,0 | 478,0 | 626,0 | 840,0 | 87,30 |
| 12 | 478,0 | 530,0 | 680,0 | 890,0 | 83,20 |
| 13 | 530,0 | 630,0 | 730,0 | 990,0 | 98,10 |
| 14 | 630,0 | 720,0 | 830,0 | 1080,0 | 112,70 |
| 15 | 720,0 | 820,0 | 920,0 | 1180,0 | 128,30 |
| 16 | 820,0 | 920,0 | 1020,0 | 1280,0 | 159,30 |
| 17 | 920,0 | 1020,0 | 1120,0 | 1380,0 | 194,70 |
| 18 | 1020,0 | 1220,0 | 1320,0 | 1580,0 | 263,60 |
| 19 | 1220,0 | 1420,0 | 1520,0 | 1780,0 | 385,00 |
| 20 | 1420,0 | 1620,0 | 1720,0 | 1980,0 | 439,00 |
