Запорная арматура - это ключевой компонент инженерных сетей, предназначенный для управления параметрами потока рабочей среды (жидкости, газа, пара).

Основные функции запорной арматуры:

• полное перекрытие или пуск потока рабочей среды в трубопроводе;
• регулирование давления или расхода в трубе или воздуховоде;
• предотвращение обратного потока или перетока из одной системы в другую;
• управление направлением или распределением в сети труб или воздуховодов;
• регулировка температуры или состава вещества;
• обеспечение безопасности и эффективности производственных процессов .

Принцип действия запорной арматуры заключается в уменьшении или увеличении просвета трубы для регулирования, распределения или полной остановки транспортируемых субстанций.

Конструкция

Типовая конструкция запорной арматуры включает следующие элементы:

1. Корпус - оболочка, защищающая внутренние механизмы и удерживающая транспортируемую жидкость или газ.
2. Запорный орган - элемент, контактирующий с потоком среды и регулирующий или прекращающий её движение.
3. Привод - механизм, управляющий положением запорного органа (механический, электрический, пневматический, гидравлический).
4. Шток - передаточный компонент между приводом и запорным органом.
5. Уплотнения - обеспечивают герметичность соединения, предотвращая утечки.

Конструкция может варьироваться в зависимости от типа арматуры.

Основные виды по конструкции

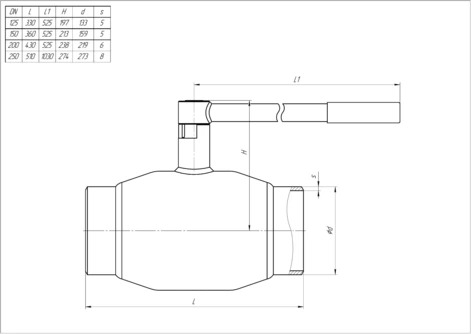

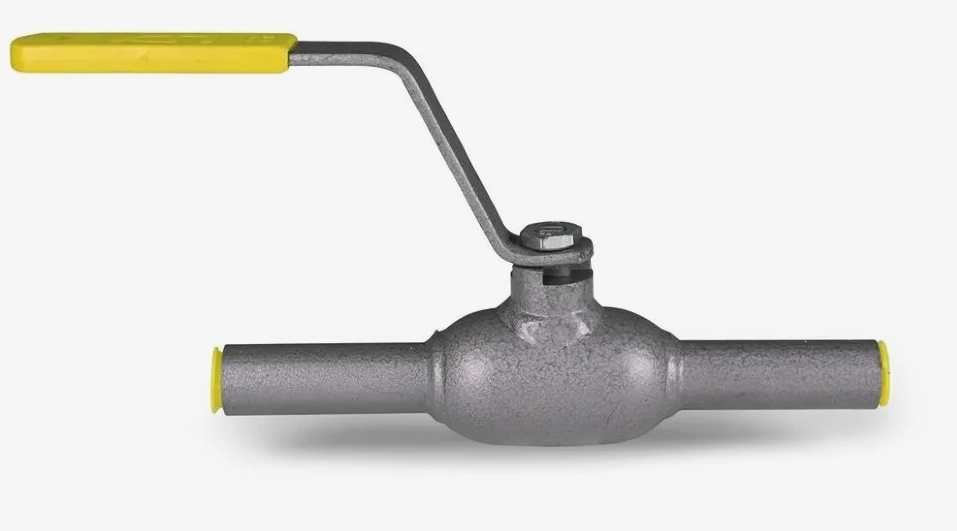

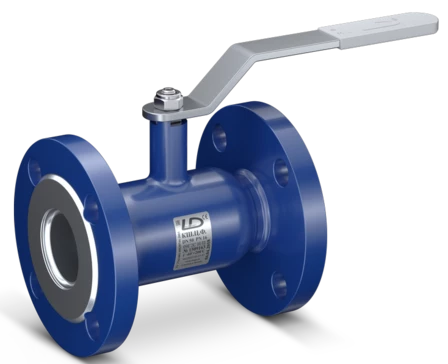

1. Краны

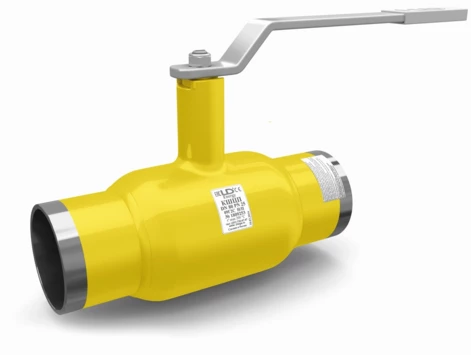

Краны (в том числе шаровые) - одни из самых популярных видов запорной арматуры. Запирающий орган представлен в виде шара с отверстием в центре, который вращается вокруг своей оси, открывая или закрывая поток.

Преимущества:

• компактные габариты;
• надёжность;
• возможность работы в условиях высокого давления и температуры;
• пригодность для агрессивных, абразивных или вязких жидкостей.

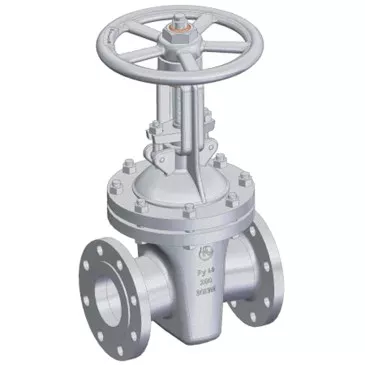

2. Задвижки

Задвижки предназначены для полного перекрытия потока жидкости или газа. Запорный механизм - затвор, который скользит вверх или вниз. Классификация:

• по конструктивным особенностям: клиновые, шиберные, шланговые, параллельные;
• по типу уплотнений: с металлическими уплотнениями (для высоких температур и давления), из коррозионно-стойких материалов (для агрессивных сред).

Преимущества:

• минимальное сопротивление потоку в открытом положении;
• пригодность для крупных трубопроводов.

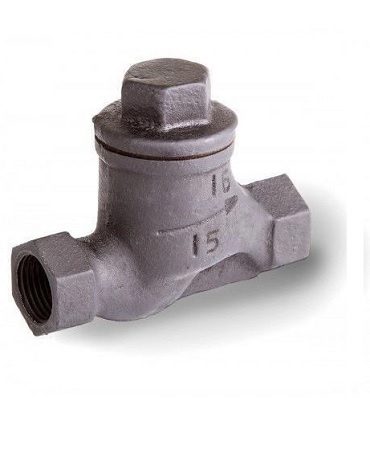

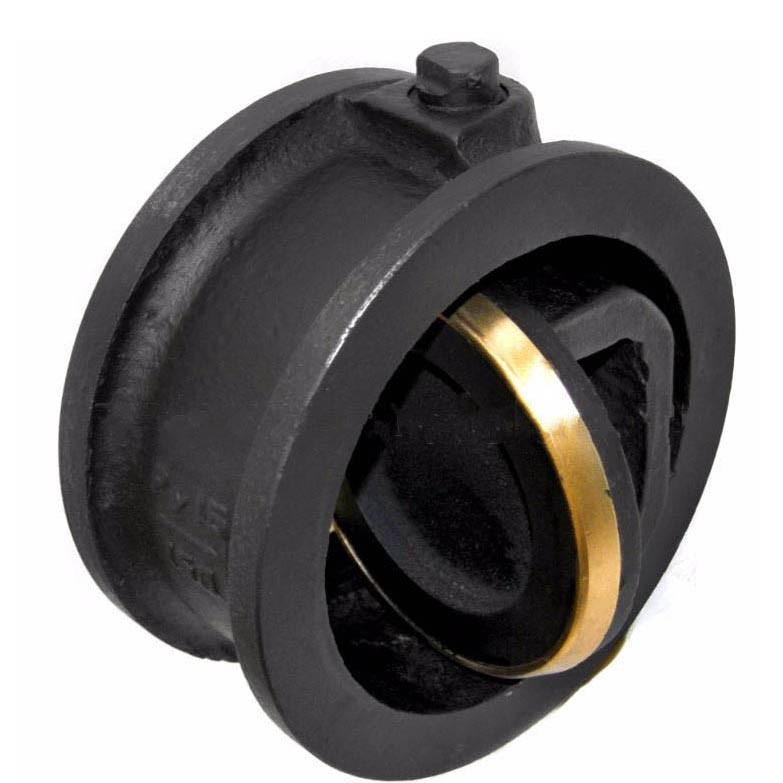

3. Клапаны (вентили)

Клапан (вентиль) - запорно-регулирующий механизм, в котором запирающий элемент (тарелка) движется вдоль оси потока. Особенности:

• простота конструкции;
• высокая защищённость от протечек в положении «закрыто»;
• небольшой ход тарелки для полного открытия (1/4 диаметра седла).

Применяются в сетях отопления, на трубопроводах с сечением не более 30 см.

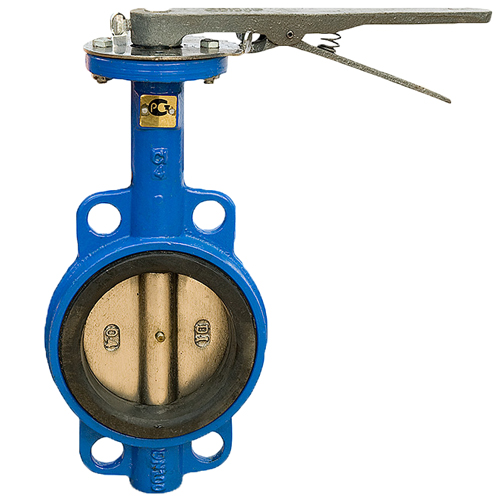

4. Дисковые затворы (заслонки)

Дисковый поворотный затвор (заслонка) имеет корпус цилиндрической формы с диском внутри, который вращается на оси, перпендикулярной каналу.

Особенности:

• минимальные габариты;
• лёгкость и невысокая стоимость;
• пригодность для труб большого диаметра и систем низкого давления;
• возможность регулировки вручную или с помощью электро-, пневмо-, гидроприводов.

5. Краны ПНД

Краны из полиэтилена низкого давления (ПНД) применяются в системах водоснабжения и канализации.

Особенности:

• устойчивость к коррозии;
• простота монтажа;
• долговечность.

6. Фасонные изделия

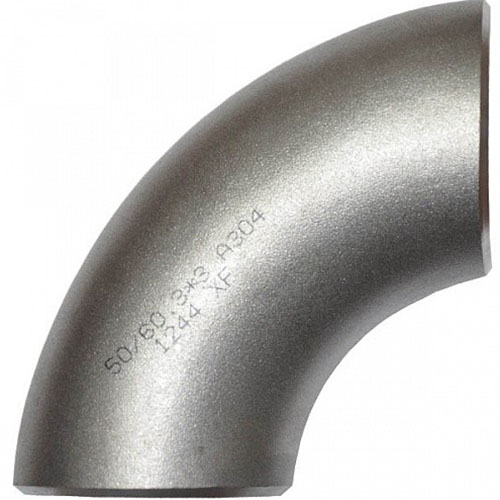

Фасонные изделия (отводы, тройники, переходы) используются для изменения направления потока, разветвления или соединения труб. Могут выполнять запорную функцию в составе комплексных систем.

7. Редуктор давления воды

Редуктор давления воды - специальный вид трубопроводной арматуры, предназначенный для снижения и стабилизации давления рабочей среды.

Применение:

• системы водоснабжения;
• тепловые сети;
• промышленные трубопроводы.

Классификация по другим признакам

1. По функциональному назначению:

• регулирующая - обеспечивает плавное изменение расхода;
• распределительная - направляет потоки по разным ветвям трубопровода;
• предохранительная - автоматически сбрасывает избыточное давление (запорно-предохранительная арматура);
• контрольная - используется в контрольно-измерительных приборах;
• защитная (отключающая) - оперативно останавливает циркуляцию в нештатных ситуациях;
• фазоразделительная - сепарирует транспортируемые вещества на фазы.

2. По материалу изготовления:

• чугун на сталистой основе - для транспортировки неагрессивных субстанций (системы водоснабжения, отопления);
• латунь - для магистралей небольшого диаметра (сантехника, приборостроение);
• нержавеющая и легированная сталь - для ответственных систем (химическая, нефтегазовая, пищевая промышленность).

3. По области применения:

• общего назначения - для стандартных условий эксплуатации;
• сантехническая - для водопроводов, канализационных и отопительных систем;
• специальная - для работы с радиоактивными, токсичными и взрывоопасными веществами;
• целевая - для конкретных технологических процессов;
• судовая - для использования на речных и морских судах.

4. По способу обеспечения герметичности:

• сальниковая - герметичность достигается за счёт сальниковой набивки;
• сильфонная - высокая степень герметичности обеспечивается сильфонным узлом;
• мембранная - герметизация осуществляется эластичной мембраной.

5. По диаметру: диаметры запорной арматуры варьируются в зависимости от задачи и параметров трубопровода (от небольших диаметров для бытовых систем до крупных - для промышленных магистралей).

Где применяется трубопроводная арматура

Запорная арматура незаменима в различных отраслях, где трубопроводы являются основой технологического процесса:

• Газопроводы (газовая запорная арматура, запорная арматура газопровода) - для управления потоком газа, предотвращения аварийных ситуаций.
• Системы водоснабжения (запорная арматура для воды, запорная арматура системы водоснабжения) - для регулирования подачи воды, отключения участков сети для ремонта.
• Тепловые сети (запорная арматура тепловых сетей, запорная арматура теплоснабжения) - для управления потоком теплоносителя, балансировки системы.
• Нефтегазовая промышленность - для транспортировки нефти и газа, дросселирования, отвода, смешивания или сброса рабочей среды.
• Химическая, фармацевтическая, пищевая промышленность - для работы с агрессивными, токсичными или пищевыми средами.
• Канализационные системы - для перекрытия потоков, предотвращения засоров и аварийных ситуаций.
• Промышленные трубопроводы (запорная арматура для трубопроводов) - для управления технологическими процессами, обеспечения безопасности.

Приводы запорной арматуры (электро-, пневмо-, гидроприводы) позволяют автоматизировать управление потоком, что особенно важно для крупных промышленных объектов. Насосы в сочетании с запорной арматурой обеспечивают эффективную циркуляцию рабочей среды.

Где можно купить запорную арматуру?

Широкий ассортимент запорной арматуры (от шаровых кранов до фланцевой запорной арматуры) представлен у ведущих производителей. При выборе важно учитывать параметры системы (давление, диаметр, материал труб), условия эксплуатации и специфику рабочей среды.

Цена запорной арматуры зависит от типа, материала, производителя и конструктивных особенностей. Современные модели разрабатываются с учётом требований экологической безопасности и энергоэффективности, что также влияет на стоимость.

Запорная арматура - важнейший элемент трубопроводных систем, обеспечивающий безопасность, надёжность и эффективность работы. Правильный выбор типа и конструкции арматуры позволяет оптимизировать технологические процессы, предотвратить аварийные ситуации и продлить срок службы оборудования.
