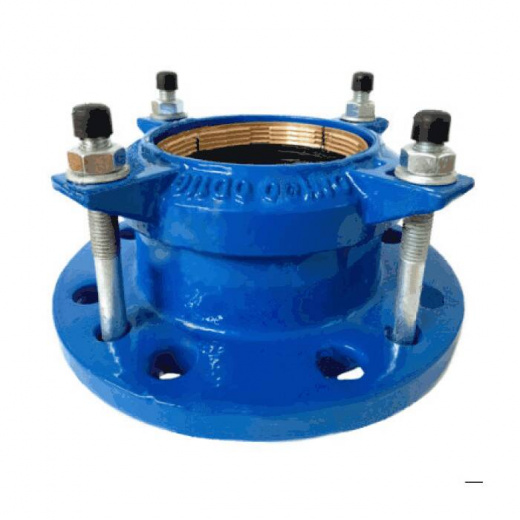

Соединительный узел ПФРК-Е для ПЭ и ПНД труб (UR-51) ДУ65

Соединительный узел ПФРК-Е для ПЭ и ПНД труб (UR-51) DN65 в Новосибирске применяется для соединения полиэтиленовых труб ПНД (РЕ) и труб ПВХ (PVC) с любой фланцевой арматурой, в трубопроводах с давлением до 1,6 МПа. Соединительный узел ПФРК также имеет другие наименования: фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная. При заказе соединительных узлов ПФРК допустимо использовать любое наименование, но для правильного подбора обязательно необходимо указать: 1. Наружный диаметр трубы DN 2. Материал, из которого изготовлена труба: сталь, чугун, пластик и т.д. 3. Диаметр DN и условное давление присоединяемой арматуры PN Конструкция и принцип действия соединительного узла ПФРК-Е для ПЭ и ПНД труб (UR-51) Соединительный узел ПФРК-Е (фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная) состоит из корпуса с универсальным фланцем (подходит для присоединения фланцев ГОСТ 12815-80, 33259-2015), крышки, резинового уплотнения в виде кольца, латунного или стального фиксатора и крепежного комплекта. Корпус и крышка покрыты эпоксидно-порошковой эмалью толщиной 250 мкр. Герметизация зазоров между резиновым уплотнением и корпусом, и между уплотнением и трубой происходит одновременно, при затягивании гаек крышки и деформации резинового кольца. При этом латунный (стальной) фиксатор, выполненный в виде разрезного кольца или, острыми насечками врезается в наружную поверхность пластиковой трубы. Это препятствует осевым перемещениям в соединении в процессе эксплуатации. Расположение фиксатора исключает его контакт с рабочей жидкостью. Каждый типоразмер соединительных узлов ПФРК-Е (фланцевых адаптеров, фланцев обжимных, фланцев фиксирующих, муфт фланцевых универсальных) предназначен для определенного внешнего диаметра ПВХ или ПНД трубы. Подвижное соединение гладкого конца трубы с муфтовым (обжимным, фиксирующим) концом соединительного узла ПФРК-Е (фланцевого адаптера, фланца обжимного, фланца фиксирующего, муфты фланцевой универсальной) облегчает проведение монтажно-демонтажных работ. При этом нет необходимости прикладывать к трубам продольные усилия. Соединительный узел ПФРК-Е (фланцевый адаптер, фланец обжимной, фланец фиксирующий, муфта фланцевая универсальная) свободно перемещается вдоль оси трубы в заданном направлении. При монтаже допускается угловое отклонение соединённых труб до 3°. Соединительные узлы ПФРК-Е (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) не являются фитингами, несущими конечную нагрузку. Соединительные узлы ПФРК-Е (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) не могут воспринимать неуравновешенную нагрузку от массы концов труб. Концы труб должны быть жестко зафиксированы соосно на опорах. Соединительные узлы ПФРК-Е (фланцевые адаптеры, фланцы обжимные, фланцы фиксирующие, муфты фланцевые универсальные) необходимо монтировать на опорном фланце трубы. Монтаж производится без специального оборудования и инструмента в любом пространственном положении..
