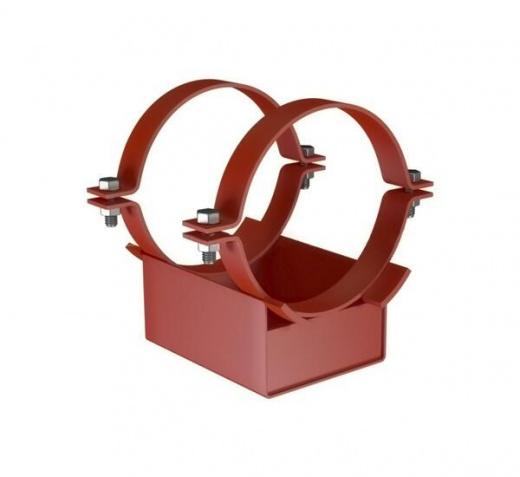

Опоры корпусные хомутовые - тип КХ исп. А12, А22, АС12, АС22. ОСТ 36-146-88
| Обозначение | Исполнение | Наружный диаметр трубопровода Дн | Масса, кг |
|---|---|---|---|
| Опора 57-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 57 | 4,2 |
| Опора 57-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 57 | 5,2 |
| Опора 76-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 76 | 4,3 |
| Опора 76-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 76 | 5,3 |
| Опора 89-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 89 | 4,5 |
| Опора 89-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 89 | 5,5 |
| Опора 108-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 108 | 6,9 |
| Опора 108-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 108 | 8,1 |
| Опора 133-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 133 | 7,8 |
| Опора 133-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 133 | 8,9 |
| Опора 159-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 159 | 8,4 |
| Опора 159-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 159 | 9,5 |
| Опора 219-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 219 | 16,8 |
| Опора 219-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 219 | 18,0 |
| Опора 273-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 273 | 19,6 |
| Опора 273-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 273 | 21,5 |
| Опора 325-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 325 | 21,0 |
| Опора 325-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 325 | 22,8 |
| Опора 377-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 377 | 22,6 |
| Опора 377-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 377 | 24,5 |
| Опора 426-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 426 | 27,3 |
| Опора 426-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 426 | 30,0 |
| Опора 530-КХ-А12-ОСТ 36-146-88 | А12, АС12 | 530 | 43,9 |
| Опора 530-КХ-А22-ОСТ 36-146-88 | А22, АС22 | 530 | 47,3 |
| Опора 630-КП-А12-ОСТ 36-146-88 | А12, АС12 | 630 | 48,1 |
| Опора 630-КП-А22-ОСТ 36-146-88 | А22, АС22 | 630 | 51,4 |
Размеры изделий
| Наружный диаметр трубопровода Дн | Исполнение | h | В | В1 | Размеры болта d*l | Масса, кг, не более |
|---|---|---|---|---|---|---|
| 57,0 | А12 | 102,0 | 50,0 | 142,0 | М12*40 | 4,20 |
| 57,0 | А22 | 152,0 | 50,0 | 142,0 | М12*40 | 5,20 |
| 76,0 | А12 | 101,0 | 50,0 | 160,0 | М12*40 | 4,30 |
| 76,0 | А22 | 151,0 | 50,0 | 160,0 | М12*40 | 5,30 |
| 89,0 | А12 | 100,0 | 50,0 | 179,0 | М12*40 | 4,50 |
| 89,0 | А22 | 150,0 | 50,0 | 179,0 | М12*40 | 5,50 |
| 108,0 | А12 | 103,0 | 80,0 | 200,0 | М16*50 | 6,90 |
| 108,0 | А22 | 153,0 | 80,0 | 200,0 | М16*50 | 8,10 |
| 133,0 | А12 | 101,0 | 80,0 | 250,0 | М16*50 | 7,80 |
| 133,0 | А22 | 151,0 | 80,0 | 275,0 | М16*50 | 8,90 |
| 159,0 | А12 | 101,0 | 80,0 | 275,0 | М16*50 | 8,40 |
| 159,0 | А22 | 151,0 | 80,0 | 275,0 | М16*50 | 9,50 |
| 219,0 | А12 | 109,0 | 200,0 | 365,0 | М20*60 | 16,80 |
| 219,0 | А22 | 159,0 | 200,0 | 365,0 | М20*60 | 18,00 |
| 273,0 | А12 | 104,0 | 200,0 | 420,0 | М20*60 | 19,60 |
| 273,0 | А22 | 154,0 | 200,0 | 420,0 | М20*60 | 21,50 |
| 325,0 | А12 | 102,0 | 200,0 | 470,0 | М20*60 | 21,00 |
| 325,0 | А22 | 152,0 | 200,0 | 470,0 | М20*60 | 22,80 |
| 377,0 | А12 | 101,0 | 200,0 | 525,0 | М20*60 | 22,60 |
| 377,0 | А22 | 151,0 | 200,0 | 525,0 | М20*60 | 24,50 |
| 426,0 | А12 | 101,0 | 200,0 | 575,0 | М20*60 | 27,30 |
| 426,0 | А22 | 151,0 | 200,0 | 575,0 | М20*60 | 30,00 |
| 530,0 | А12 | 103,0 | 300,0 | 705,0 | М24*80 | 43,90 |
| 530,0 | А22 | 153,0 | 300,0 | 705,0 | М24*80 | 47,30 |
| 630,0 | А12 | 102,0 | 300,0 | 805,0 | М24*80 | 48,10 |
| 630,0 | А22 | 152,0 | 300,0 | 805,0 | М24*80 | 51,40 |
