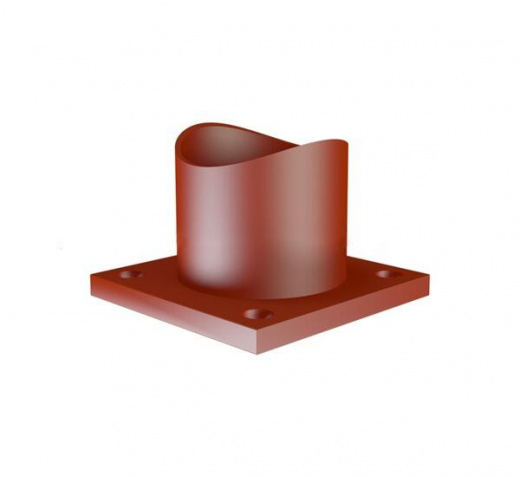

Опоры трубчатые - тип ТР исп. А1, А2. ОСТ 36-146-88
| Обозначение | Исполнение | Наружный диаметр трубопровода Дн | Масса, кг |
|---|---|---|---|
| Опора 57-ТР-А1-ОСТ 36-146-88 | А1 | 57 | 1,4 |
| Опора 57-ТР-А2-ОСТ 36-146-88 | А2 | 57 | 1,6 |
| Опора 76-ТР-А1-ОСТ 36-146-88 | А1 | 76 | 1,4 |
| Опора 76-ТР-А2-ОСТ 36-146-88 | А2 | 76 | 1,6 |
| Опора 89-ТР-А1-ОСТ 36-146-88 | А1 | 89 | 1,9 |
| Опора 89-ТР-А2-ОСТ 36-146-88 | А2 | 89 | 2,2 |
| Опора 108-ТР-А1-ОСТ 36-146-88 | А1 | 108 | 1,9 |
| Опора 108-ТР-А2-ОСТ 36-146-88 | А2 | 108 | 2,2 |
| Опора 133-ТР-А1-ОСТ 36-146-88 | А1 | 133 | 3,2 |
| Опора 133-ТР-А2-ОСТ 36-146-88 | А2 | 133 | 3,8 |
| Опора 159-ТР-А1-ОСТ 36-146-88 | А1 | 159 | 3,2 |
| Опора 159-ТР-А2-ОСТ 36-146-88 | А2 | 159 | 3,8 |
| Опора 219-ТР-А1-ОСТ 36-146-88 | А1 | 219 | 7,0 |
| Опора 219-ТР-А2-ОСТ 36-146-88 | А2 | 219 | 8,8 |
| Опора 273-ТР-А1-ОСТ 36-146-88 | А1 | 273 | 7,0 |
| Опора 273-ТР-А2-ОСТ 36-146-88 | А2 | 273 | 8,8 |
| Опора 325-ТР-А1-ОСТ 36-146-88 | А1 | 325 | 12,9 |
| Опора 325-ТР-А2-ОСТ 36-146-88 | А2 | 325 | 14,7 |
| Опора 377-ТР-А1-ОСТ 36-146-88 | А1 | 377 | 20,2 |
| Опора 377-ТР-А2-ОСТ 36-146-88 | А2 | 377 | 23,2 |
| Опора 426-ТР-А1-ОСТ 36-146-88 | А1 | 426 | 20,2 |
| Опора 426-ТР-А2-ОСТ 36-146-88 | А2 | 426 | 23,2 |
| Опора 530-ТР-А1-ОСТ 36-146-88 | А1 | 530 | 34,1 |
| Опора 530-ТР-А2-ОСТ 36-146-88 | А2 | 530 | 37,7 |
| Опора 630-ТР-А1-ОСТ 36-146-88 | А1 | 630 | 60,4 |
| Опора 630-ТР-А2-ОСТ 36-146-88 | А2 | 630 | 66,3 |
Размеры изделий
| Наружный диаметр, Дн | Исполнение | h | dн | S | B | S1 | e | d | Масса, кг, не более |
|---|---|---|---|---|---|---|---|---|---|
| 56,0 | А1 | 100,0 | 57,0 | 3,0 | 100,0 | 10,0 | 65,0 | 14,0 | 1,40 |
| 56,0 | А2 | 150,0 | 57,0 | 3,0 | 100,0 | 10,0 | 65,0 | 14,0 | 1,60 |
| 76,0 | А1 | 100,0 | 57,0 | 3,0 | 100,0 | 10,0 | 65,0 | 14,0 | 1,40 |
| 76,0 | А2 | 150,0 | 57,0 | 3,0 | 100,0 | 10,0 | 65,0 | 14,0 | 1,60 |
| 89,0 | А1 | 100,0 | 76,0 | 3,0 | 120,0 | 10,0 | 85,0 | 14,0 | 1,90 |
| 89,0 | А2 | 150,0 | 76,0 | 3,0 | 120,0 | 10,0 | 85,0 | 14,0 | 2,20 |
| 108,0 | А1 | 100,0 | 76,0 | 3,0 | 120,0 | 10,0 | 85,0 | 14,0 | 1,90 |
| 108,0 | А2 | 150,0 | 76,0 | 3,0 | 120,0 | 10,0 | 85,0 | 14,0 | 2,20 |
| 133,0 | А1 | 100,0 | 108,0 | 4,0 | 135,0 | 12,0 | 105,0 | 18,0 | 3,20 |
| 133,0 | А2 | 150,0 | 108,0 | 4,0 | 135,0 | 12,0 | 105,0 | 18,0 | 3,80 |
| 159,0 | А1 | 100,0 | 108,0 | 4,0 | 135,0 | 12,0 | 105,0 | 18,0 | 3,20 |
| 159,0 | А2 | 150,0 | 108,0 | 4,0 | 135,0 | 12,0 | 105,0 | 18,0 | 3,80 |
| 219,0 | А1 | 100,0 | 159,0 | 6,0 | 180,0 | 14,0 | 140,0 | 18,0 | 7,00 |
| 219,0 | А2 | 150,0 | 159,0 | 6,0 | 180,0 | 14,0 | 140,0 | 18,0 | 8,80 |
| 273,0 | А1 | 100,0 | 159,0 | 6,0 | 180,0 | 14,0 | 140,0 | 18,0 | 7,00 |
| 273,0 | А2 | 150,0 | 159,0 | 6,0 | 180,0 | 14,0 | 140,0 | 18,0 | 8,80 |
| 325,0 | А1 | 100,0 | 219,0 | 6,0 | 250,0 | 16,0 | 200,0 | 26,0 | 12,90 |
| 325,0 | А2 | 150,0 | 219,0 | 6,0 | 250,0 | 16,0 | 200,0 | 26,0 | 14,70 |
| 377,0 | А1 | 100,0 | 273,0 | 8,0 | 300,0 | 16,0 | 240,0 | 26,0 | 20,20 |
| 377,0 | А2 | 150,0 | 273,0 | 8,0 | 300,0 | 16,0 | 240,0 | 26,0 | 23,20 |
| 426,0 | А1 | 100,0 | 273,0 | 8,0 | 300,0 | 16,0 | 240,0 | 26,0 | 20,20 |
| 426,0 | А2 | 150,0 | 273,0 | 8,0 | 300,0 | 16,0 | 240,0 | 26,0 | 23,20 |
| 530,0 | А1 | 100,0 | 325,0 | 8,0 | 380,0 | 20,0 | 300,0 | 30,0 | 34,10 |
| 530,0 | А2 | 150,0 | 325,0 | 8,0 | 380,0 | 20,0 | 300,0 | 30,0 | 37,70 |
| 630,0 | А1 | 100,0 | 426,0 | 10,0 | 450,0 | 25,0 | 370,0 | 39,0 | 60,40 |
| 630,0 | А2 | 150,0 | 426,0 | 10,0 | 450,0 | 25,0 | 370,0 | 39,0 | 66,30 |
