Опоры трубопроводов серии 4.903-10: надёжность и универсальность для инженерных сетей
Опоры трубопроводов серии 4.903-10 — это комплексное решение для прокладки и эксплуатации тепловых сетей. Изделия разработаны для наземных и подземных коммуникаций и обеспечивают стабильную работу трубопроводов в сложных условиях. Строгое соответствие нормативной документации гарантирует долгий срок службы и безопасность эксплуатации.
Основные типы опор в серии 4.903-10
Серия 4.903-10 включает несколько типов опор, каждый из которых выполняет свои функции в системе трубопроводов. Разберём их подробнее.
1. Серия 4.903-10 опоры трубопроводов неподвижные
Неподвижные опоры фиксируют трубопровод в заданном положении, предотвращая любые смещения. Они принимают на себя основные нагрузки: вес трубы, давление среды, внешние воздействия. В рамках серии представлены следующие варианты:
-

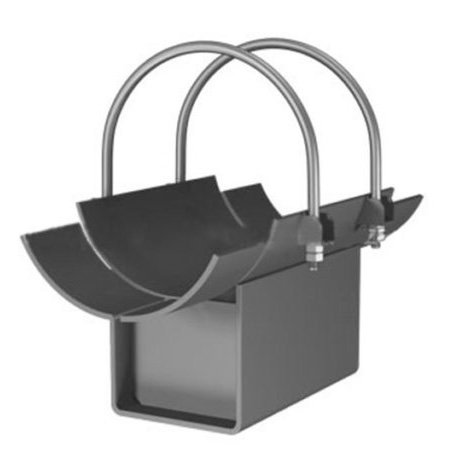

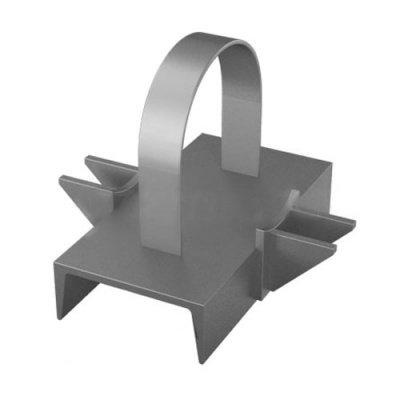

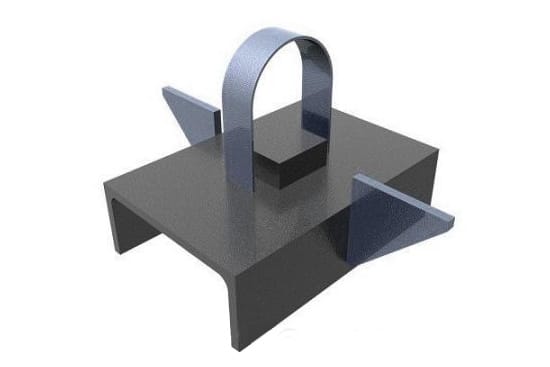

Хомутовые опоры типов Т3.00, Т11 и Т12. Конструкция включает гнутый хомут с упорами. Хомут крепится к несущей конструкции сваркой, а упор — к трубопроводу. Опоры Т3.00 подходят для труб диаметром 32–219 мм. Модели Т11 (108–1020 мм) и Т12 (57–377 мм) дополнены подушками, ушами и рёбрами жёсткости для повышения прочности.
-

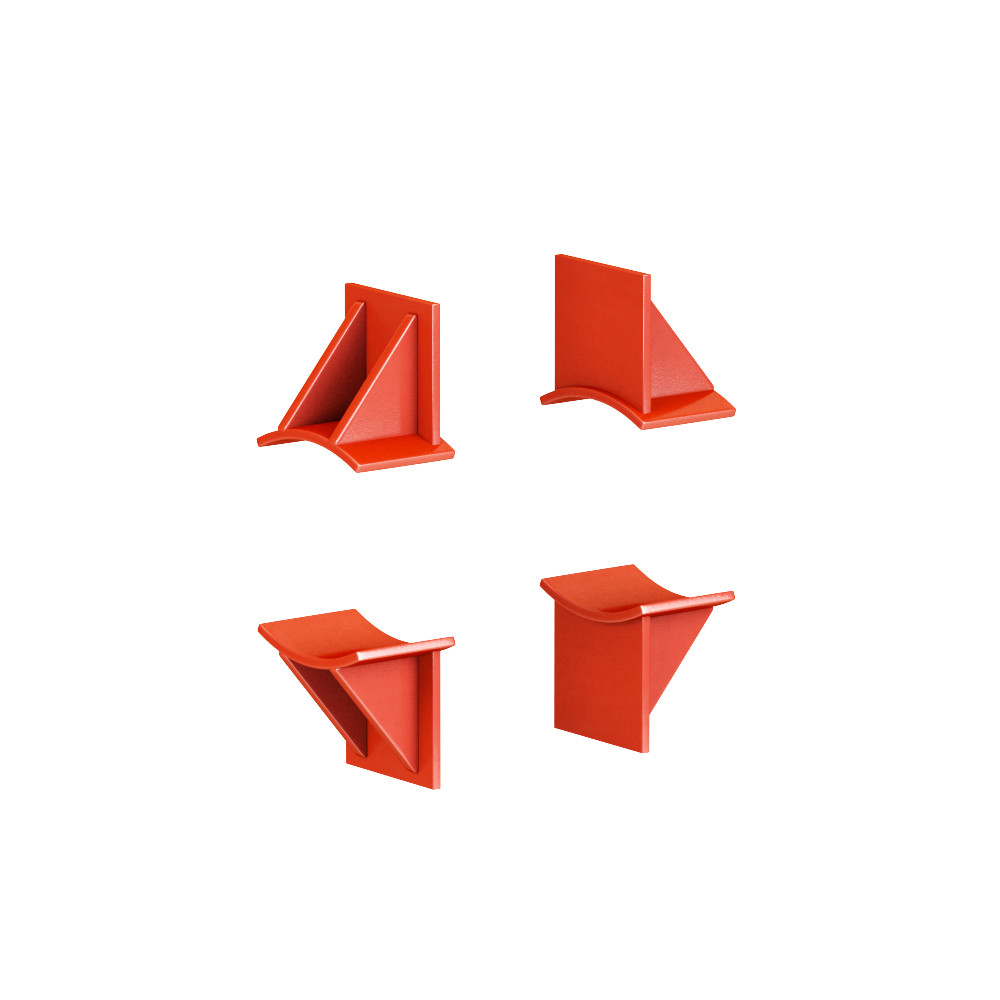

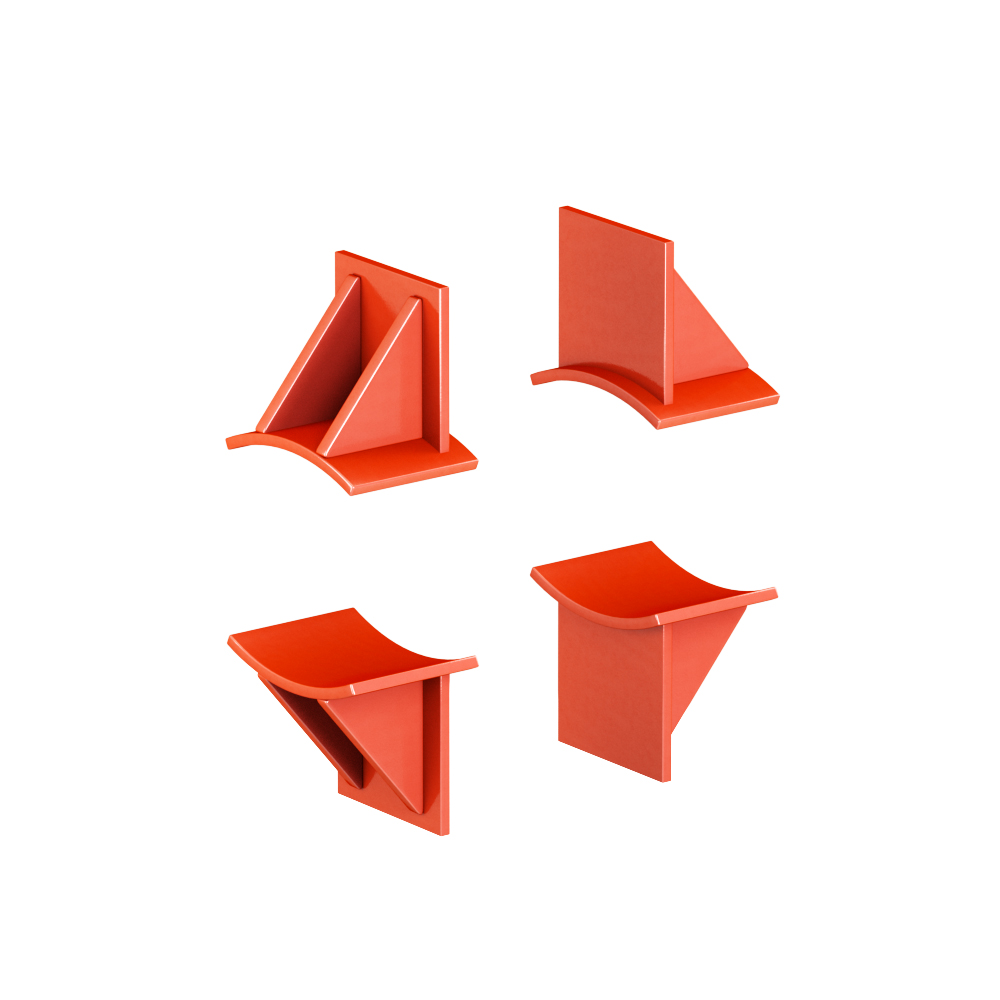

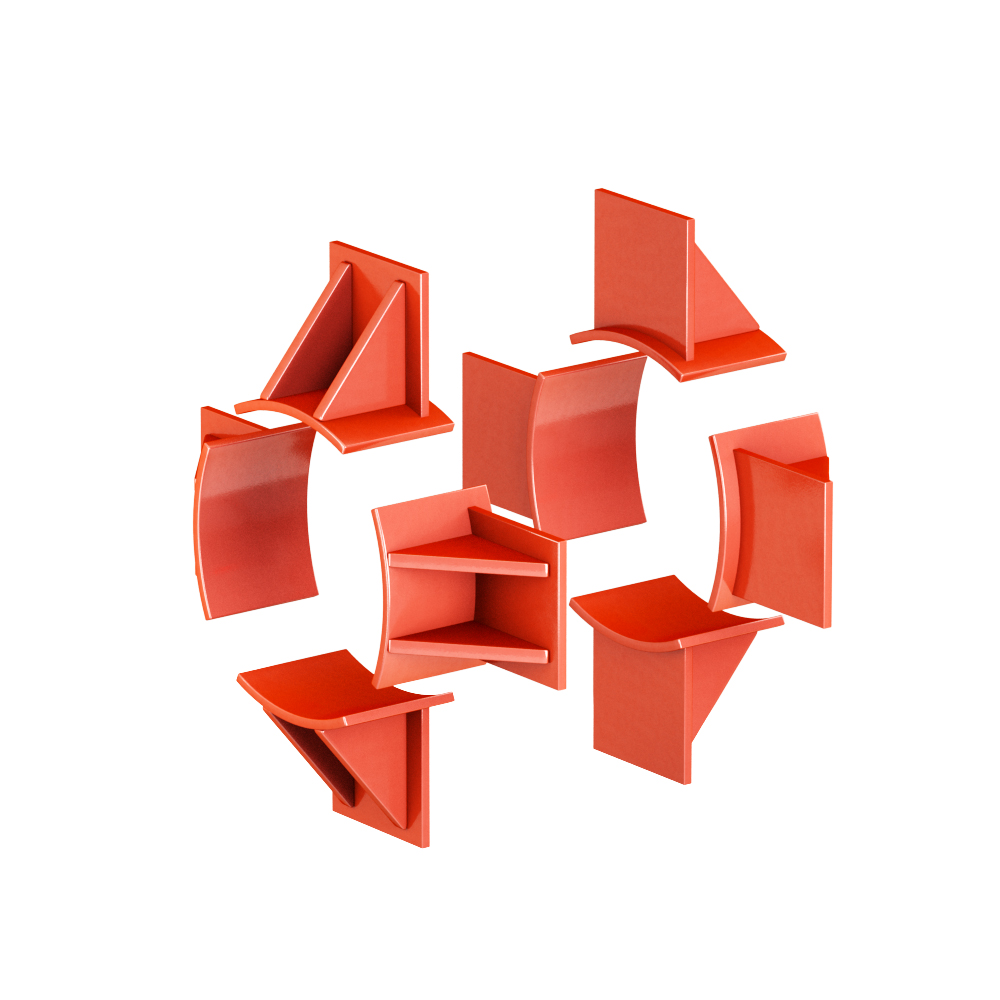

Лобовые опоры типов Т4.00, Т5, Т6 и Т7. Это сварные конструкции с упорами, которые привариваются непосредственно к трубе. Двухупорные модели Т4.00 и Т6 рассчитаны на трубы 108–1420 мм, четырёхупорные Т5 — на 133–1420 мм, а Т7 — на 426–1420 мм. Усиленные упоры обеспечивают устойчивость к высоким нагрузкам.
-

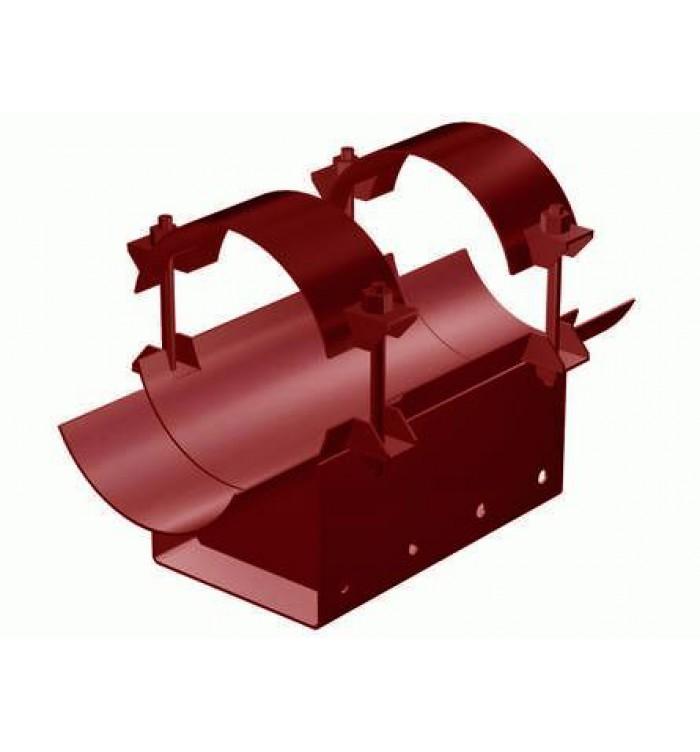

Бугельные опоры типа Т4.00. Собираются из двух бугелей со шпильками и гайками, а также гнутого корпуса с приваренными подушками и рёбрами. Подходят для труб диаметром 377–1420 мм. При необходимости конструкция дополняется упорами для крепления к трубопроводу.
2. Опоры трубопроводов подвижные серии 4.903-10
Подвижные опоры позволяют трубе смещаться вдоль оси или в поперечном направлении, компенсируя температурные деформации и вибрации. В серии представлены:
-

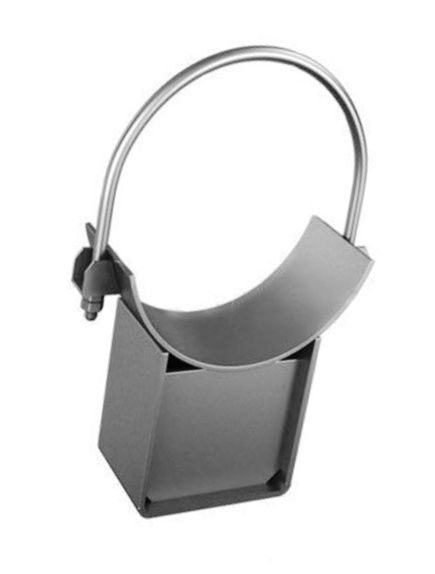

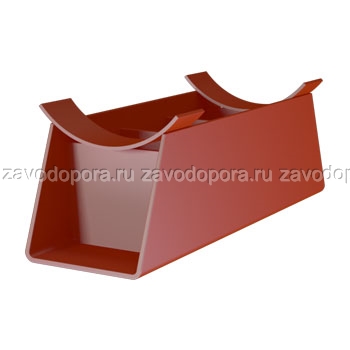

Скользящие опоры типов Т13, Т14 и Т15. Изготавливаются из гнутых скоб с рёбрами жёсткости. Т13 подходят для труб 32–159 мм, Т14 — 194–630 мм, а Т15 — 194–1420 мм. Обеспечивают плавное перемещение трубы без потери устойчивости.
-

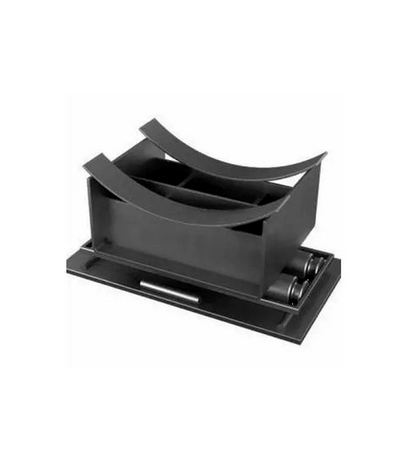

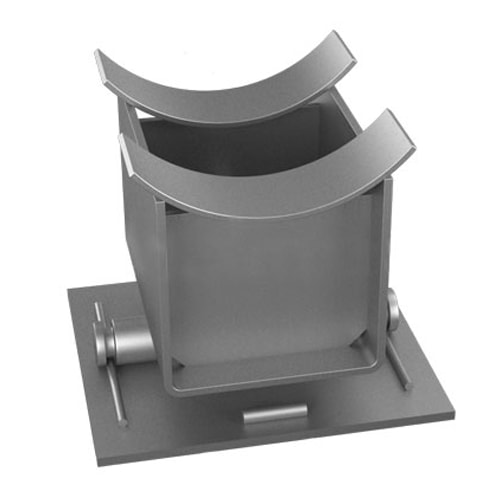

Катковые и шариковые опоры. Передвигаются на роликах или шариковых механизмах, позволяя трубе смещаться на значительные расстояния. Идеальны для участков с высокой динамической нагрузкой.
-

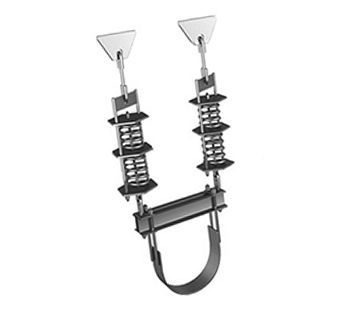

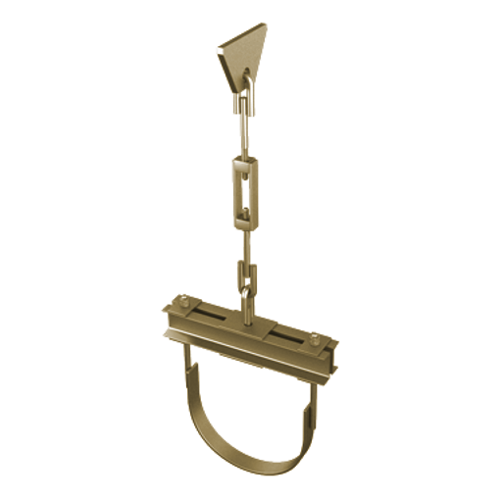

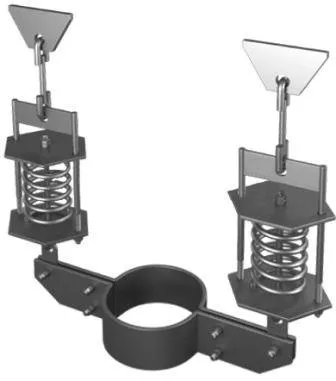

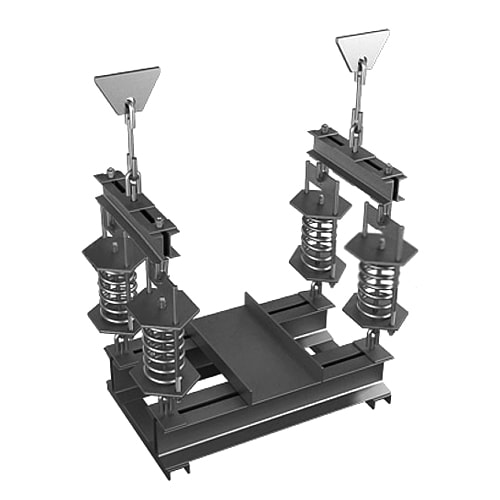

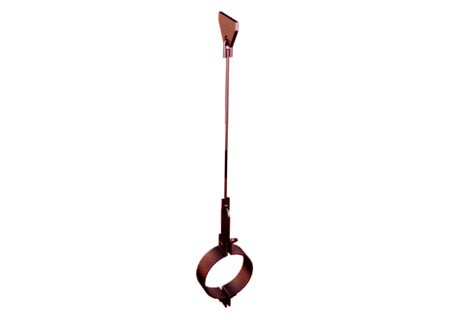

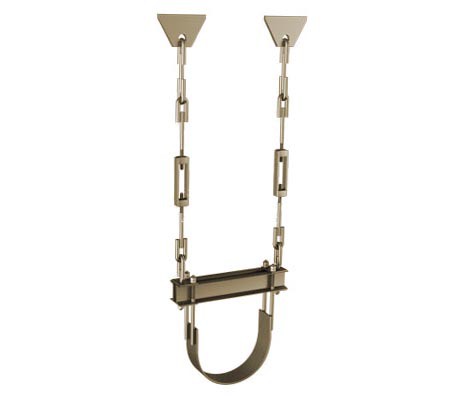

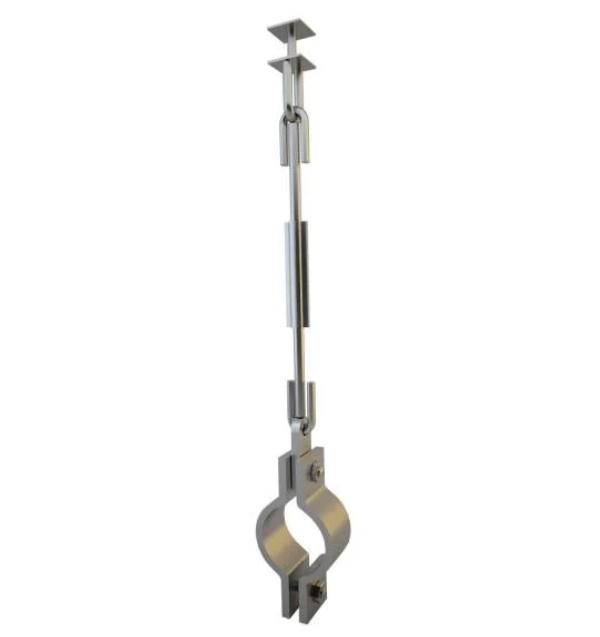

Подвесные опоры (жёсткие и пружинные). Используются при надземной прокладке. Жёсткие крепятся на жёсткой сцепке, пружинные — на пружинном механизме, который амортизирует удары и вибрации.
Технические характеристики
Опоры серии 4.903-10 проектируются с учётом жёстких требований к эксплуатации инженерных сетей. Основные параметры:
-
Диаметр трубопровода: от 25 до 1400 мм. Широкий диапазон позволяет использовать опоры для магистральных и локальных сетей.
-
Рабочая температура: до 440∘
C. Конструкция выдерживает нагрев при транспортировке пара, горячей воды и других сред. -
Максимальное давление: до 64 кгс/см² (≈6,3 МПа). Обеспечивает безопасность в системах с высоким давлением.
-
Материалы: углеродистая и низколегированная сталь. Устойчивость к коррозии и механическим нагрузкам.
-
Температурный диапазон эксплуатации: от −70∘
C до +450∘
C. Подходит для регионов с экстремальным климатом. -
Нагрузка: до 23 000 кгс (для подвесных моделей). Выдерживает вес трубопровода с транспортируемой средой.
-
Типы соединений: сварка, болтовые крепления (в зависимости от модели). Гарантирует надёжность монтажа.
Опоры изготавливаются по нормативной документации серии 4.903-10 с разделением на выпуски:
-
выпуск 4 — неподвижные опоры;
-
выпуск 5 — подвижные, скользящие, катковые и шариковые опоры;
-
выпуск 6 — подвесные жёсткие и пружинные опоры.
Каждый тип проходит строгий контроль качества, что подтверждается сертификатами соответствия.
Опоры трубопроводов серии 4.903-10 сочетают универсальность, прочность и адаптивность к условиям эксплуатации. Правильный выбор типа опоры (неподвижной, подвижной или подвесной) и точное соответствие техническим параметрам гарантируют долговечность инженерных систем и минимизируют затраты на обслуживание.
Хотите узнать больше о конкретных моделях или получить консультацию по подбору опор? Свяжитесь с нашими специалистами — мы поможем найти оптимальное решение для вашего проекта!
Где в Новосибирске заказать опоры трубопроводов серии 4.903-10?
В нашей компании можно заказать производство опор трубопровода серии 4.903-10, на заказ по ГОСТ, чертежам, ТУ, эскизам и т.д.
Так же производим серийно.
Сколько стоит изготовление опор трубопровода серии 4.903-10 в Новосибирске?
Стоимость изготовления опор трубопровода серии 4.903-10, зависит от марки стали, диаметра, размера, веса и партии
